液壓支架油缸
液壓支架用油缸是液壓支架易耗件之一，在煤礦綜采工作面支護過程中消耗量很大的，在煤礦機電科采購過程中采購量很大，也是庫存件之一。
| 序號 | 圖號 | 產品名稱 | 規格型號 | 單位 | 單價（元） | 備注 | 訂購 |
| 1 | 油 缸 | φ63 | 根 |  | | ||
| 2 | 油 缸 | φ80 | 根 | | | ||
| 3 | 油 缸 | φ100 | 根 | | | ||
| 4 | 油 缸 | φ125 | 根 | | | ||
| 5 | 油 缸 | φ140 | 根 | | | ||
| 6 | 油 缸 | φ160 | 根 | | | ||
| 7 | 油 缸 | φ180 | 根 | | | ||
| 8 | 油 缸 | φ200 | 根 | | | ||
| 9 | 油 缸 | φ230 | 根 | | | ||
| 10 | 油 缸 | φ250 | 根 | | | ||
| 11 | 油 缸 | φ280 | 根 | | | ||
| 12 | 油 缸 | φ300 | 根 | | | ||
| 13 | 油 缸 | φ320 | 根 | | | ||
| 14 | 油 缸 | φ360 | 根 | | | ||
| 15 | 油 缸 | φ380 | 根 | | | ||
| 16 | 油 缸 | φ400 | 根 | | | ||
| 17 | 油 缸 | φ420 | 根 | | | ||
| 18 | 油 缸 | φ500 | 根 | | |

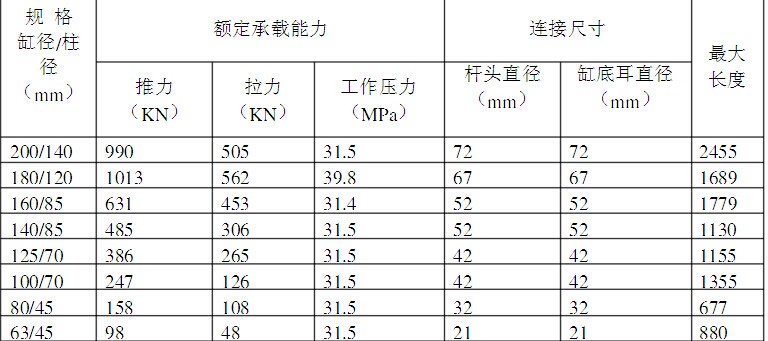

一、油缸的主要技術參數：

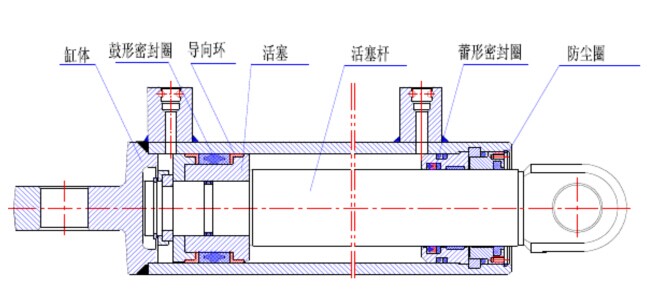

二、油缸的組成部分及結構
千斤頂主要由活塞桿組件、缸體部件、導向套組件、密封件等組成。
活塞桿組件包括活塞桿，活塞，密封件、導向環，活塞導向環，和固定連接件，活塞桿表面鍍鉻，以增加抗腐蝕，抗磨擦，抗砸碰的能力， 缸體部件由缸底和缸筒焊接而成。
導向套組件：導向套與缸口連接方式有內螺紋，卡環和壓蓋等連接。
密封件有山形圈，鼓型圈，蕾型圈，JF防塵圈，O型密封圈等組成。
三、油缸的用途及功能：
是雙作用液壓缸，它的作用是支撐支架的尾梁，使尾梁根據需要能夠上下擺動，與掩護梁及連桿一起保證支架后部有足夠的放煤及過煤空間。兩個千斤頂分別用銷軸固定在掩護梁與尾梁的鉸接座上。
四、油缸的使用位置：
使用于放頂煤支架的最后面
五、油缸的工作原理：
千斤頂在使用時操作千斤頂操縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂的下腔（也就是活塞腔），使活塞桿伸出。千斤頂回縮時，操作千斤頂操 縱閥，使高壓液體通過操縱閥組、膠管和接頭座導入到千斤頂的上腔（也就是活塞桿腔），使活塞桿在工作液體的作用下回縮。
六、油缸不當使用或者操作會造成哪些影響：
1）、千斤頂的規格必須與支架要求相符合，性能參數必須達到出廠試驗要求方可配架使用，到礦備用的千斤頂，必須經過檢查復試合格，才能配架使用。
2）使用前認真檢查各零部件有無磕碰等影響使用的缺陷，再進行安裝使用，維修中絕對禁止用錘等金屬物體猛敲砸千斤頂的任何一個部位，尤其要防止敲砸活塞桿的鍍層。
3）千斤頂不允許在井下調整和解體修理，若有故障時只能用合格的同等類組件進行更換。
4）應根據不同水質選用適當牌號乳化油，按5:95的油水比例進行配制乳化液，在使用過程中應經常檢查其性能。
七、油缸在運輸、安裝或者使用時注意事項：
1）千斤頂應用托架或裝箱發運，產品應捆扎牢固，避免脫落，擠壓，損壞等。
2）運輸時，在冬季產品應根據適用地區和運輸路程的最低氣溫注入防凍液，其他季節應將千斤頂里的乳化液排空，但須保證排液后千斤頂的運輸，儲存過程中，內部不得產生銹蝕現象。
3）千斤頂存放三個月以上者，要檢查千斤頂里的乳化液是否變質，如變質應更換，當采用排空法時應檢查銹蝕情況。
4）千斤頂在使用過程中應注意并保證接頭座不受損壞，運輸包裝物必須結實可靠。千斤頂在運輸過程中應輕裝輕卸，特別注意接頭座以免損壞接口，影響千斤頂的使用。
八、油缸常見故障、原因與排除方法：
部位 | 故障現象 | 可能的原因 | 排除的方法 |
千 斤 頂 | 不動作 | 1．截止閥未開，或過濾器堵死； 2．千斤頂活塞變形油憋卡不能伸縮； 3．與千斤頂連接件蹩卡。 | 1．排除堵塞部位，打開截止閥清洗過濾器； 2．更換上井檢修； 3．檢查蹩卡的原因。 |
動作慢 | 1．泵壓低； 2．管路堵塞； 3．幾個動作同時操作，造成流量不足（短時）。 | 1．檢修泵，調壓； 2．排除堵塞部位； 3．協調操作，盡量避免過多同時操作。 | |
個別連動現象 | 1．操縱閥串液； 2．回液阻力大。 | 1．仔細聽一下操縱閥內部是否有串液的聲響，更換操縱閥檢修； 2．發生于空載情況，不影響支撐。 | |
千斤頂漏液 | 1．外漏主要是密封件壞； 2．缸底，接頭焊縫裂紋。 | 1．除接頭O形圈井下更換外，其他均更換上井檢補焊； 2．更換上井檢修、補焊。 |
